皆様こんにちは！🚗✨ 千葉県印西市のiPhone・パソコン・ゲーム機・車載基板修理のプロフェッショナル、「i-Rescue119千葉印西店」です。
本日は、コロンとした可愛いフォルムで女性や主婦層からも大人気のスズキのマイクロカー、「ツイン（型式：EC22S）」のスピードメーター修理のご依頼をご紹介いたします🌸
実はこのスズキ・ツイン、販売期間が2003年からのわずか2年強と非常に短く、当時の総販売台数も約1万台と限られている、今となっては超希少な激レア車なんです！🚗💨
さらに驚くべきことに、この時代（約20年前）の軽自動車でありながら、市販軽自動車初の「ハイブリッド」グレードが存在していました ✨ ハイブリッド車はガソリン車の約2倍という価格設定だったため当時の販売台数は極めて少なく、現在の中古車市場ではほとんどお目にかかれない幻の名車となっています。
そんな貴重なツインですが、発売から年数が経過していることもあり、電子部品の経年劣化がどうしても避けられません。特にスピードメーター内部の小さな部品（コンデンサ）が寿命を迎え、「メーターの電源が入らない」「表示がおかしい」といったトラブルが全国のツインオーナー様から数多く寄せられています。
今回お預かりした案件は、単なる自然故障ではありません。「ネットの情報を頼りにご自身でコンデンサ交換（DIY修理）を試みた結果、基板をショートさせてしまい、完全に沈黙してしまった」という、復旧が非常に難しい状態からの修理作業となります。
見よう見まねのDIY修理は、一歩間違えるとメーターを完全に壊してしまうだけでなく、車両火災に繋がる恐れすらあるため、大変危険なのです💦
今回は、実際の画像を交えながら「なぜDIY修理は危険なのか」、そして「当店がどのような技術で絶望的な状態から復旧させるのか」を、わかりやすく解説していきますね！
お預かりしたメーターの確認と切実なSOS
- 車種：スズキ ツイン（SUZUKI TWIN）
- 型式：EC22S
- 部品番号：34100-80H20
- 初期症状：DIY作業後、車両に取り付けエンジンを始動したところ、メーターが全く動かなくなった。
スズキ ツインのメーターは現在、中古パーツ市場でも程度の良いものが枯渇しており、価格も高騰しています。スピードメーターが動かない状態では車検に通すことができず、実質的に「廃車」という選択を迫られてしまいます😢
そのため、「なんとか今ついているこのメーターを直して、これからも大切な愛車に乗り続けたい」という、お客様からの非常に切実なご相談でした。
お客様から状況を詳しく伺うと、「DIYでのコンデンサ交換作業を終えて車両に取り付け、エンジンを始動したところ、メーターが全く動かなくなってしまった」とのこと。ご自身では、基板の周囲が焦げていることや、ショートを起こしていることには全く気が付いていないご様子でした。
見えない内部で一体何が起きているのか。さっそくメーターを分解し、裏面から全体の状態をチェックしていきます。
一見すると綺麗な緑色の基板ですが、この内部には人間の毛細血管のように無数の細い配線が張り巡らされています。少しでも異常な電気が流れると、この見えない内部の配線が焼き切れてしまうことがあるんです。
惨状の確認：DIYハンダ付けの失敗とショート（短絡）

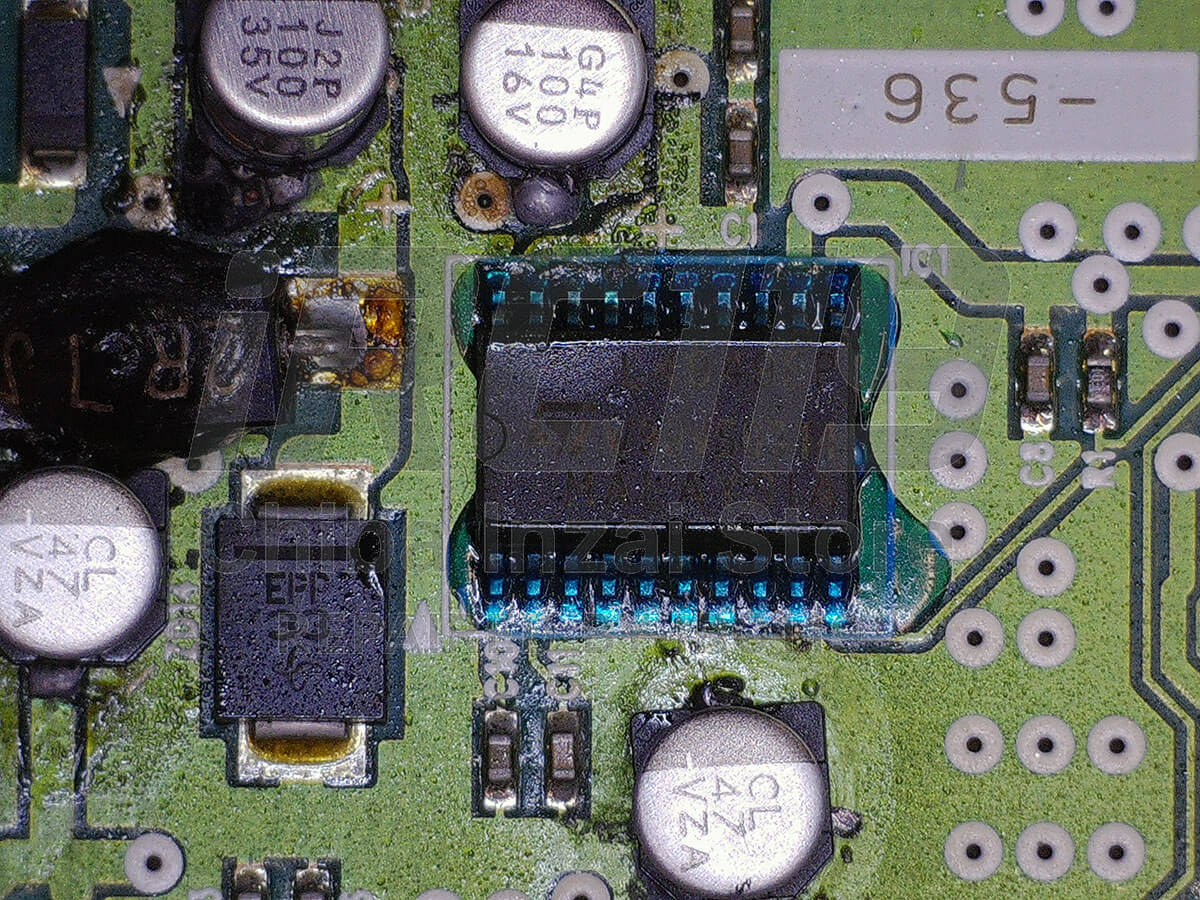

問題の箇所である電源回路周辺をマイクロスコープ（実体顕微鏡）で拡大したところ、技術者としては目を覆いたくなるような惨状が広がっていました。
- 深刻なハンダ不良： ハンダが適切に溶け込んでおらず、ダマになっています。これでは電気がきちんと通りません。
- フラックスの未洗浄： 周囲に茶色くベタベタした液体（ハンダ付けの溶剤）が残っており、これが基板を腐食させる原因になります。
- ICチップの足のくっつき（ブリッジ）： 画像中央の黒い部品の足元で、本来独立していなければならない細かいピン同士が、過剰なハンダによってくっついてしまっています。
お客様は基板が焦げていることや、本来繋がってはいけない回路が繋がってしまった状態に気付かないまま、エンジンをかけてしまいました。その結果、致命的な「ショート（短絡）」を引き起こしてしまったのです。
致命傷：基板の「炭化」による絶縁破壊

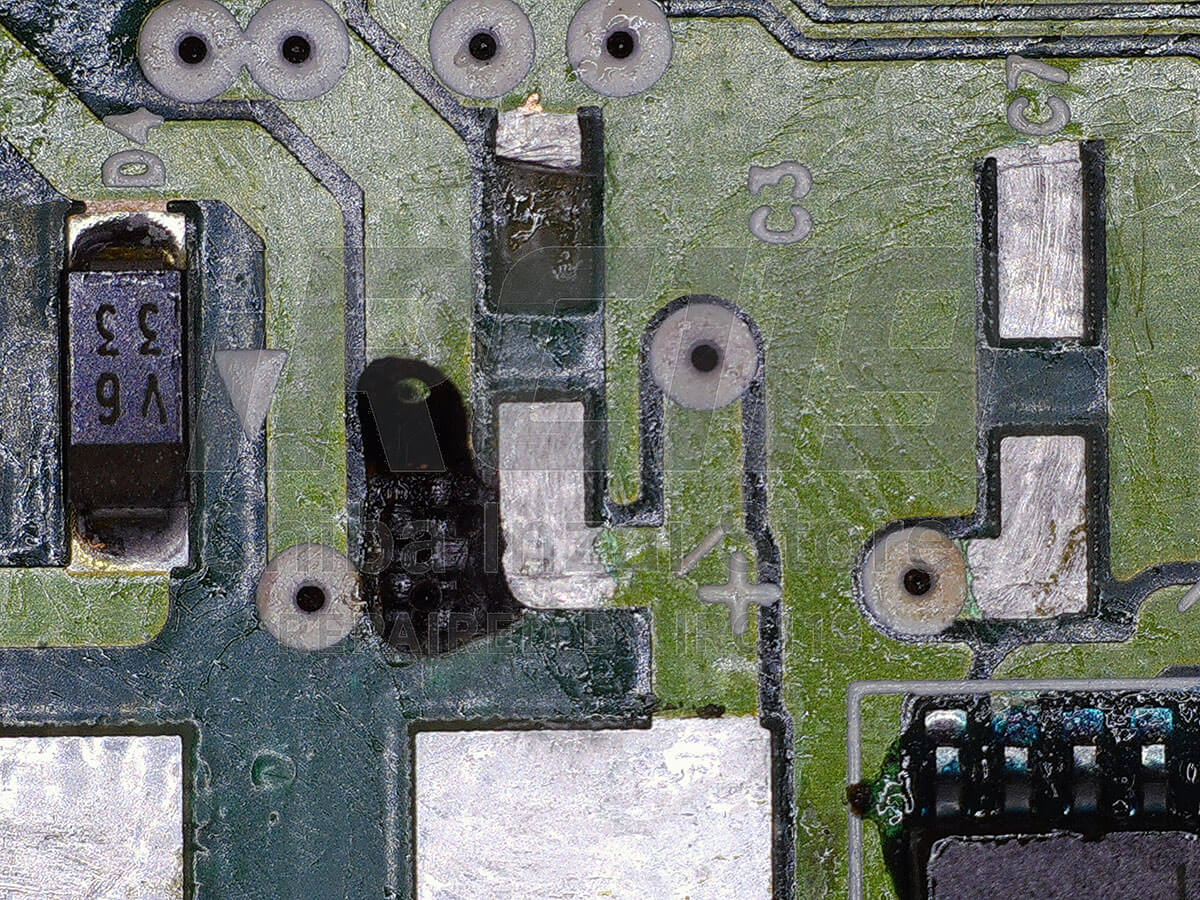

ショートによるダメージは、部品の故障だけにとどまりませんでした。過電流が流れた箇所の基板そのものが燃え、黒く焦げ付いてしまっています🔥
画像の中央、黒く焦げて穴のようになっている部分は、単なる汚れではありません。基板の素材が異常な高熱によって「炭化（たんか）」してしまった状態です。
本来、基板は電気を通さない素材ですが、焦げて「炭（カーボン）」になると電気を通すようになってしまいます。このまま新しい部品を取り付けても、焦げた部分を伝って再びショートし発火してしまいます。他店様であればここで「修理不可」と判断されてしまいますが、当店の技術はここからが本番です！💪
修復工程1：炭化部分の徹底的な切削と除去
基板を復活させるための第一歩は、「焦げた部分を物理的に全て削り落とす」ことです。虫歯の治療と同じで、悪くなった部分を完全に取り除きます。

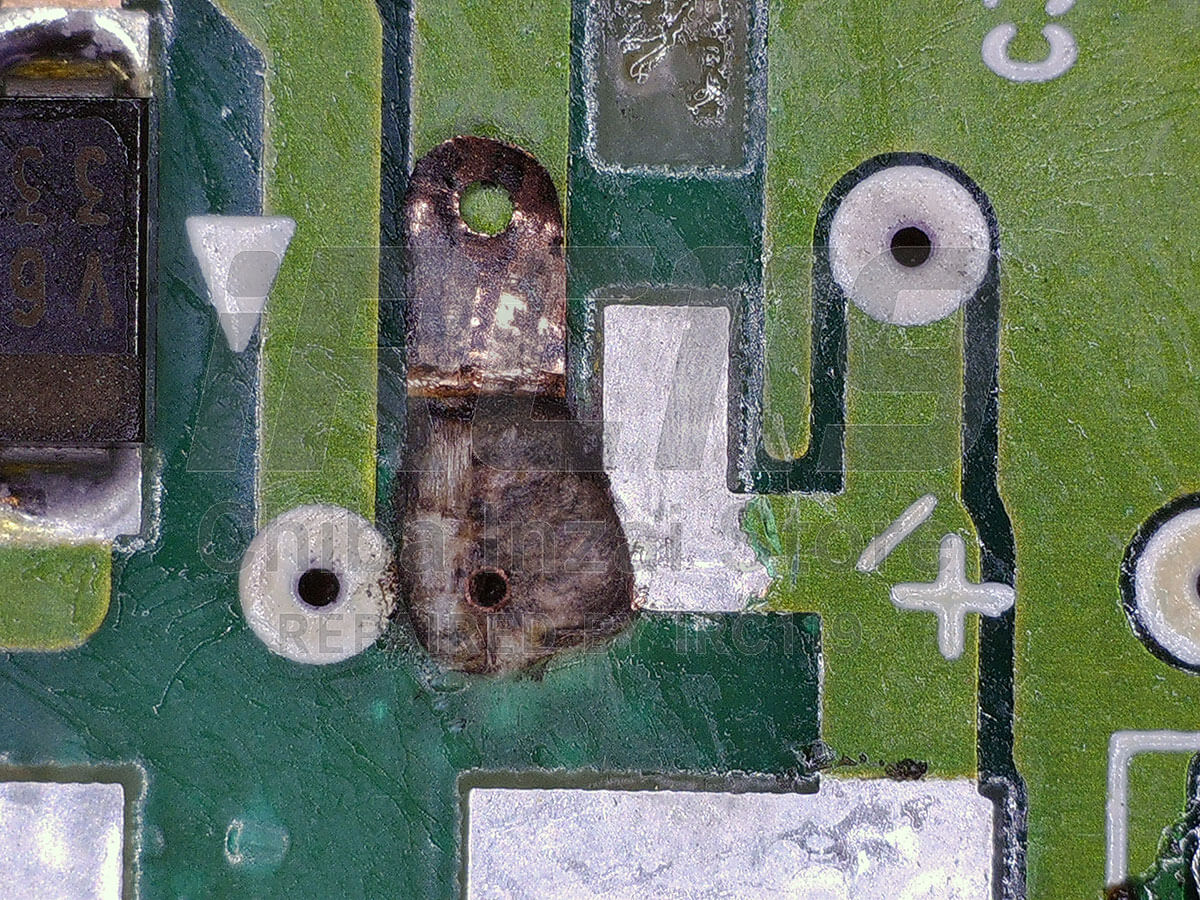

顕微鏡で拡大しながら、黒く焦げている部分を少しずつ削り取っていきます。周囲の正常な回路を傷つけないよう、ミクロン単位の繊細な指先の感覚が要求されるシビアな作業です。

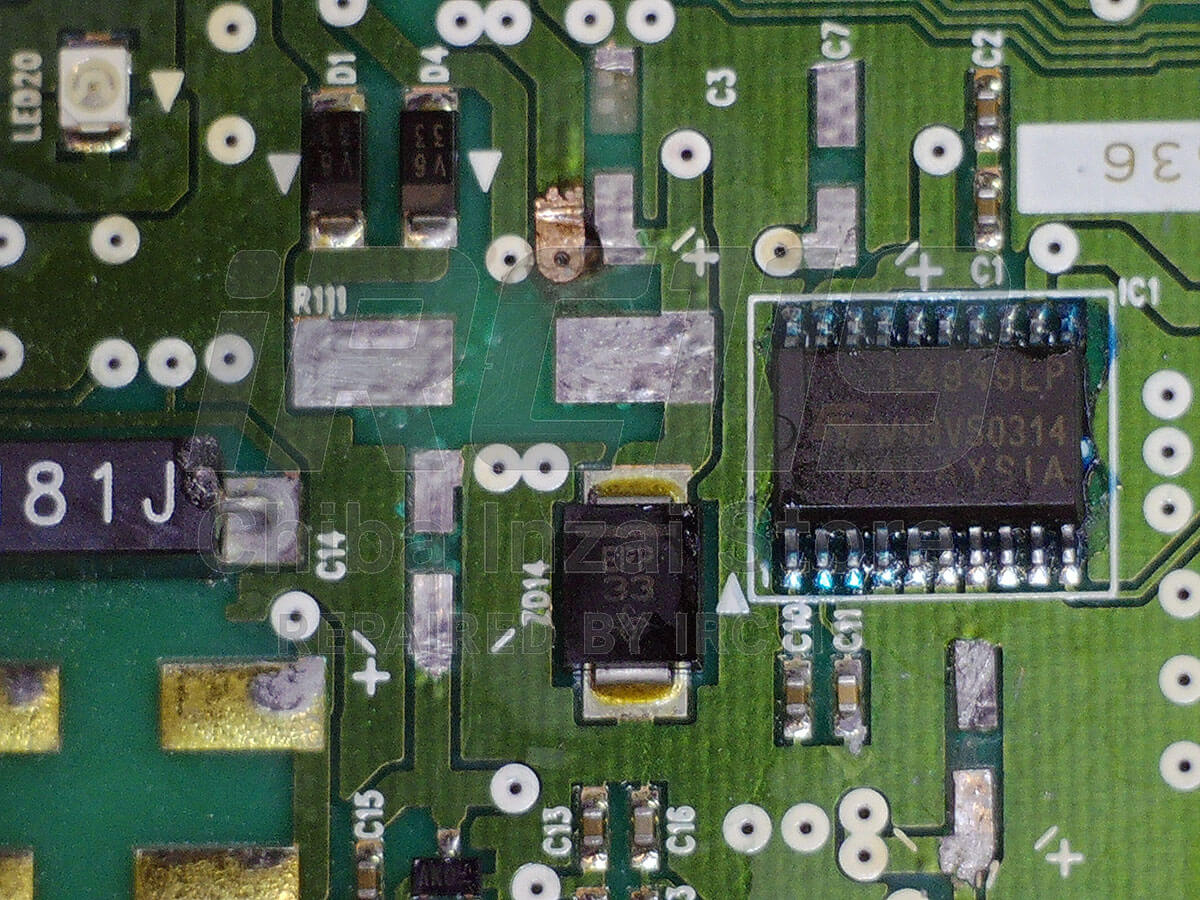

焦げた部分を完全に取り除き、基板の地肌が見えました。同時に、お客様が残していた余分なハンダやベタベタ汚れも特殊な洗浄液で徹底的にお掃除し、クリーンな状態にリセットしました✨
修復工程2：損傷部品の交換と高難易度ハンダ付け
ショートのダメージを受けた部品はもちろん、お客様がDIYで取り付けたばかりの実質新品のコンデンサも、ショート時の熱ダメージの懸念や実装の信頼性を考慮し、一度すべて取り外して破棄します。せっかく用意された新品パーツが無駄になってしまうのも、DIY失敗の辛いところです…。

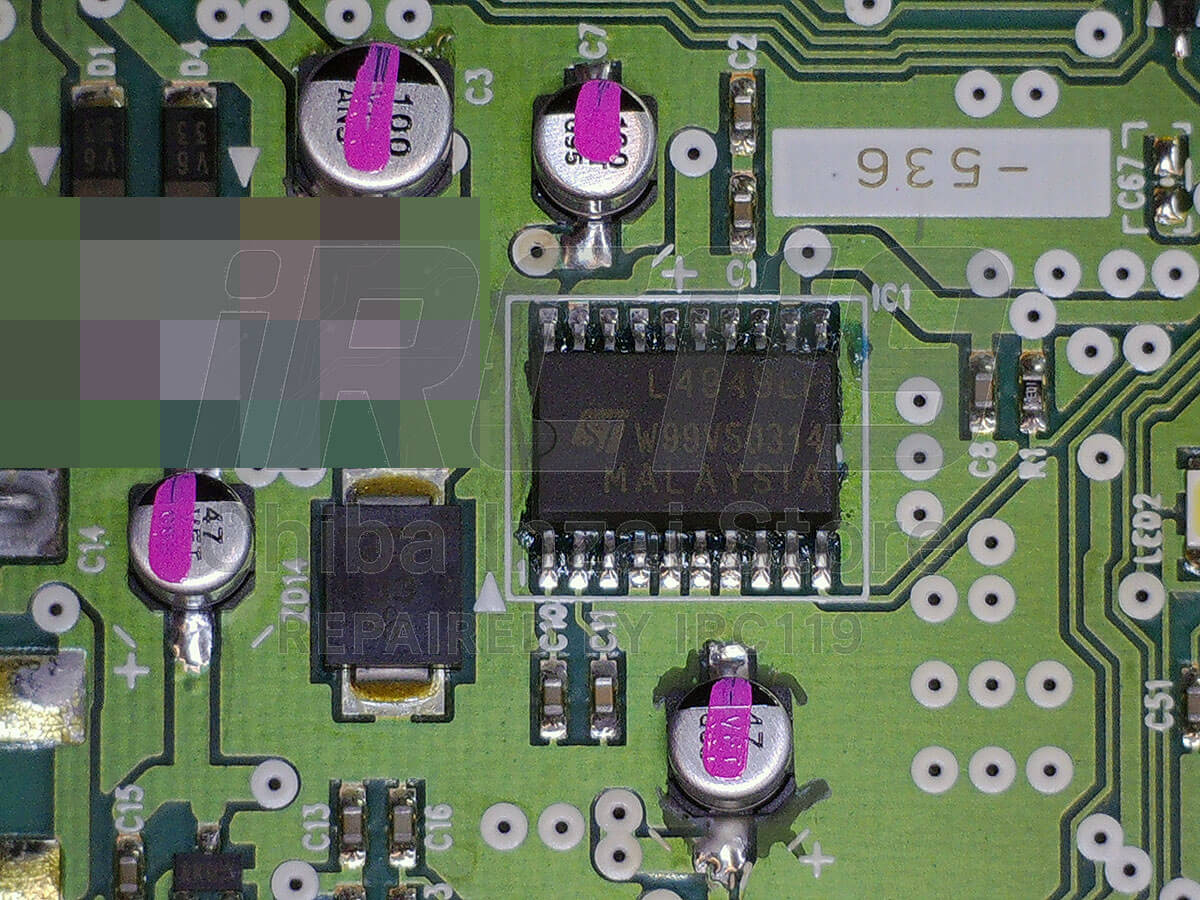

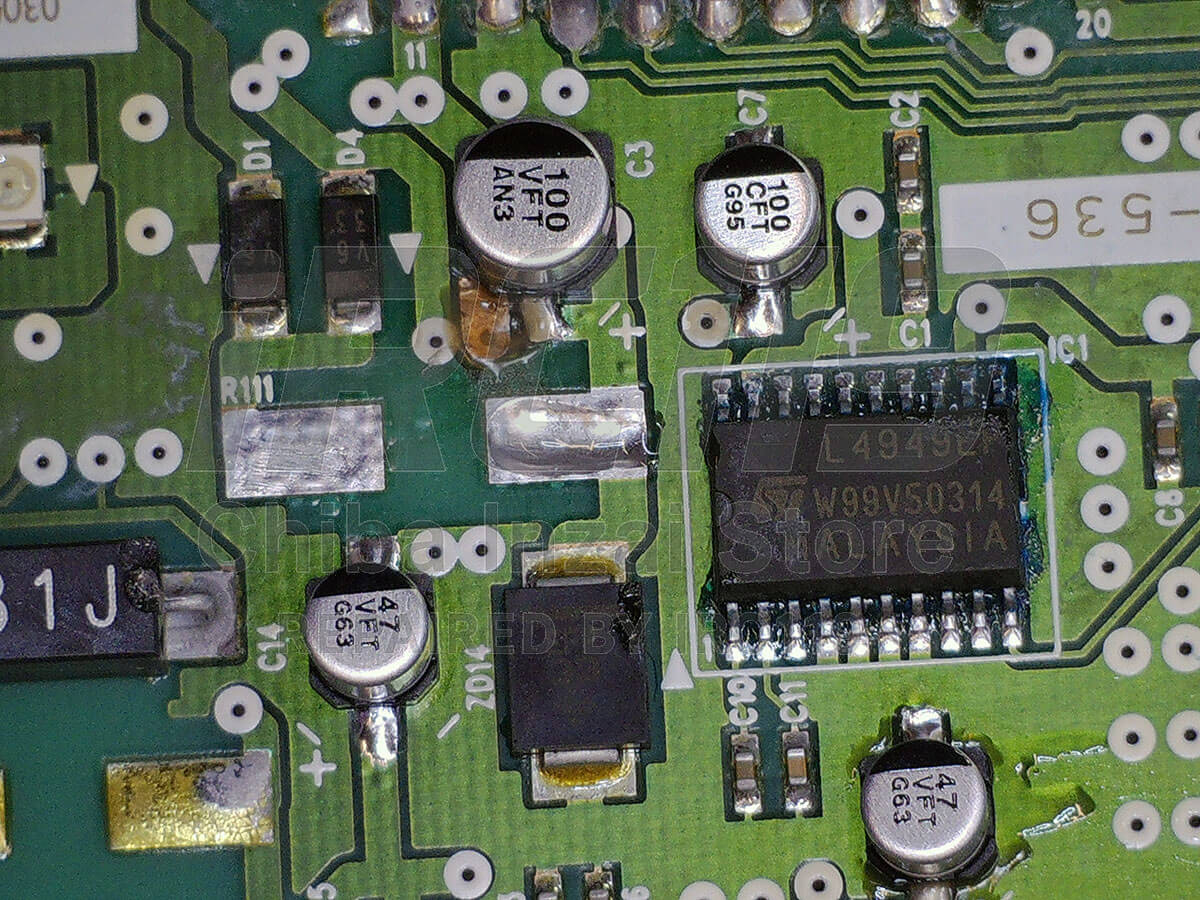

古いハンダと部品を全て除去した上で、当店が厳選した車載グレード（高耐久・高耐熱仕様）の新品部品へと、確実な技術で再実装していきます。画像内のピンク色のマーカーは、当店で「確実に新品に交換し、正常に動くかチェックした」という品質管理の証です。中央の部品周辺のハンダも、美しい富士山型に仕上がっています。iPhone等の超精密基板修理で培ったマイクロソルダリング技術があるからこそ可能な仕上がりです🔧
修復工程3：失われた回路を繋ぐ「バイパス修復」
焦げた部分を削り取ったことで、本来そこを通っていた電気の道も無くなってしまいました。このままでは電気が通らないため、別の道を作る「バイパス（ジャンパー）修復」を行います。
別の接点から極細の銅線を這わせ、ピンポイントでハンダ付けを行い、断線した回路を繋ぎ直しました。走行中の振動で外れたりしないよう、適切なルートを通し、最後は専用の保護膜でしっかりとコーティングを行っています。
修復完了：実質廃車の危機からメーターが完全復活！
長時間の格闘の末、すべての修復作業が完了しました🎉

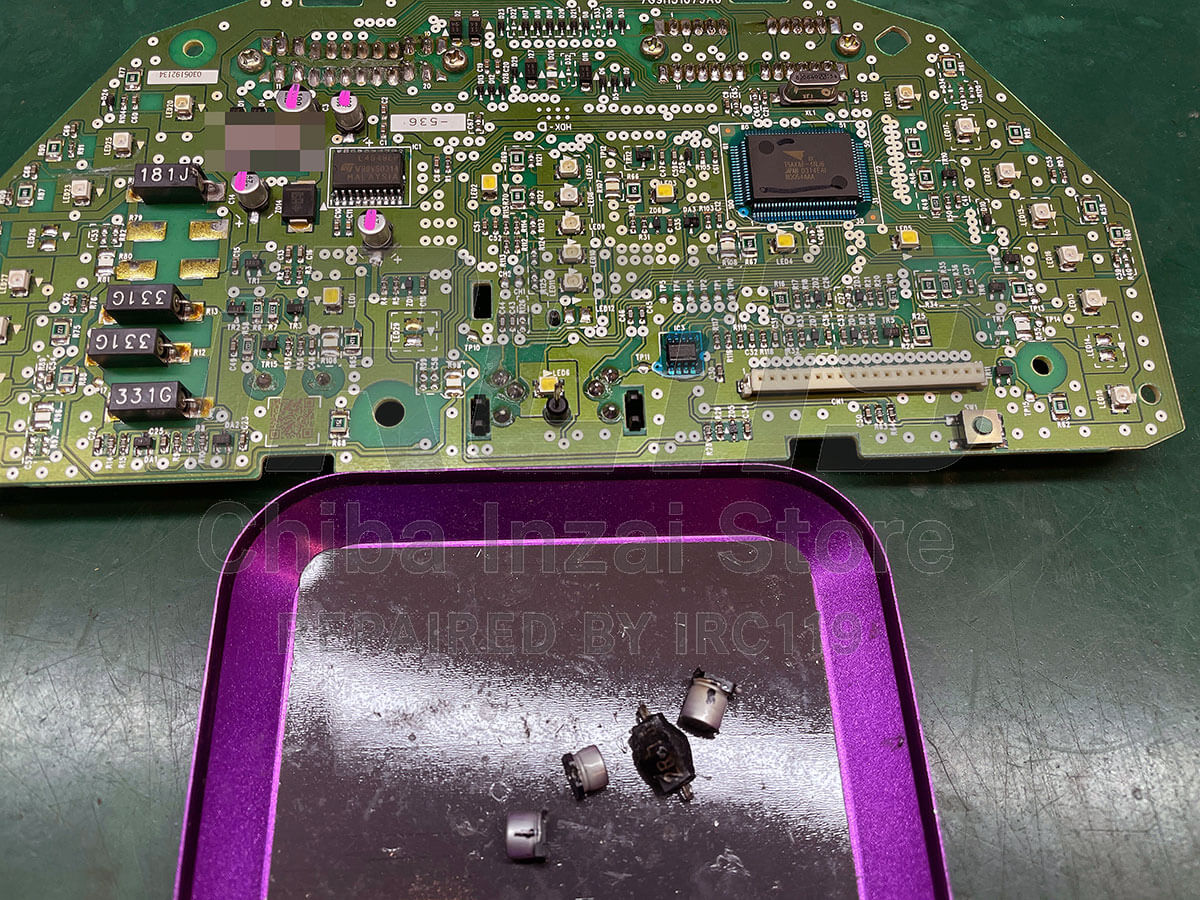

手前の紫色のトレイに乗っているのが、今回取り外した壊れた部品や、DIYで取り付けられていたコンデンサたちです。修復後は、すべての回路が正常に導通しているかを精密にチェックします。さらに当店のノウハウを活かした独自のテストを実施し、基板単体でショートや異常発熱がなく、安全に電気が流れることをしっかりと確認した上でお客様へご返却いたしました。
お客様からの嬉しいお声
「完璧に直っています！本当に助かりました！😭✨」
後日、お客様がご自身で実車（車両）にメーターを取り付け、動作確認をしていただいたところ、このような大変嬉しい感謝のお言葉を頂戴いたしました！
これで車検も無事に通すことができ、これからも可愛い愛車に乗り続けていただけます。実質廃車の危機からツインを救うお手伝いができ、技術者としてこれ以上ない喜びです！
インターネット上の情報を頼りにした基板のDIY修理は、今回のように基板が焦げてしまうほどの致命傷を負い、結果的に部品代が二重にかかるなど、かえって高額な修理費用となってしまうケースが後を絶ちません。
「少し調子がおかしいな」と思った時点で、何も触らずにプロである当店にご相談ください。ディーラーや他店で「ショートしているから修理不可」と断わられてしまったお車でも、諦める前にぜひ一度当店へご連絡くださいませ。全国からの郵送修理も大歓迎です💌
