この記事でわかること
トヨタ JZX100（チェイサー・マークII・クレスタ）のスロットルコンピューター（ETCSユニット）修理事例をご紹介します。コンデンサ液漏れが長期間放置された結果、基板が炭化するほどの重度損傷に至った案件です。さらに、国内では代替品の調達・交換対応ができる業者がほぼ存在しない小信号ダイオードの焼損という、複合的かつ極めて難易度の高い修理の全工程を解説します。
JZX100のスロットルコンピューターに異常が起きると、以下のような症状が現れます。
- ETCS SNOWランプの点灯・点滅
- TRCランプの点灯・点滅
- アクセルペダルの反応に違和感が出る
- ETCSモニター装着車では、スロットル開度の表示が乱れる
特にETCS SNOWとTRCの同時点滅は、スロットル制御系の異常を示す代表的なサインです。放置すると症状が進行するケースもあるため、早めの点検をおすすめします。
JZX100は製造から20年以上が経過しており、内部の電子部品の劣化が進んでいます。今回の根本原因は、スロットルコンピューター内の電解コンデンサが劣化し、内部の電解液が漏れ出したことです。

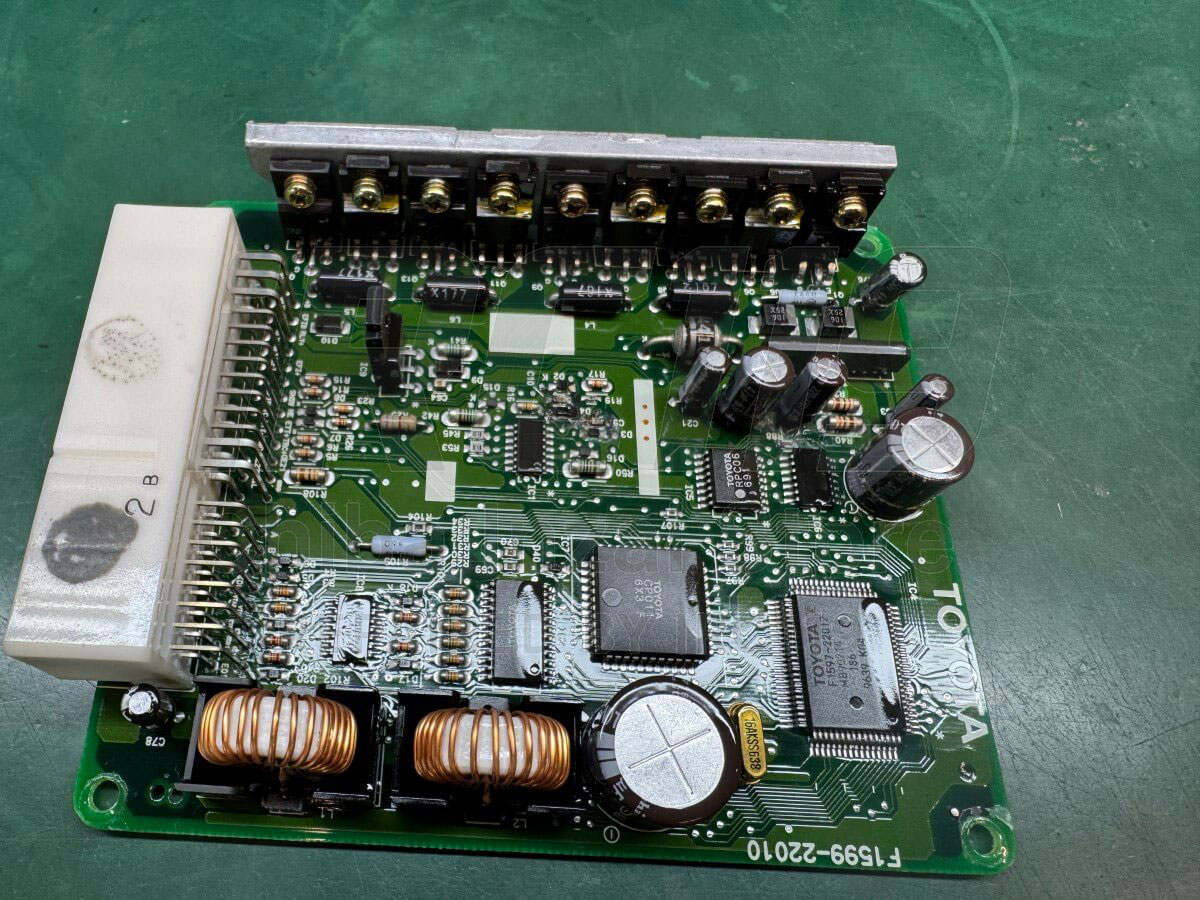

電解コンデンサ群。経年劣化により内部の電解液が外部へ漏れ出す現象が起きていました。
電解液は導電性を持ち、かつ金属を腐食させる性質があります。そのため、液が基板上に広がると次のような連鎖的な異常が発生します。
① 意図しない導通本来つながっていない回路同士が電解液を介して導通し、誤作動を引き起こします。
② 回路パターンの腐食・断線銅箔の回路パターンが電解液により腐食・断線し、正常な信号が流れなくなります。
③ 過電流・発熱・炭化部品に過電流が流れ続けることで発熱が持続し、最終的に基板が焦げ・炭化します。
今回の個体は、コンデンサ液漏れが長期間にわたって放置された結果、通常の修理では見られないレベルの重度損傷に進行していました。基板の一部は完全に炭化・黒焦げとなっており、多くの修理業者では即座に「修理不可」と判断するレベルです。

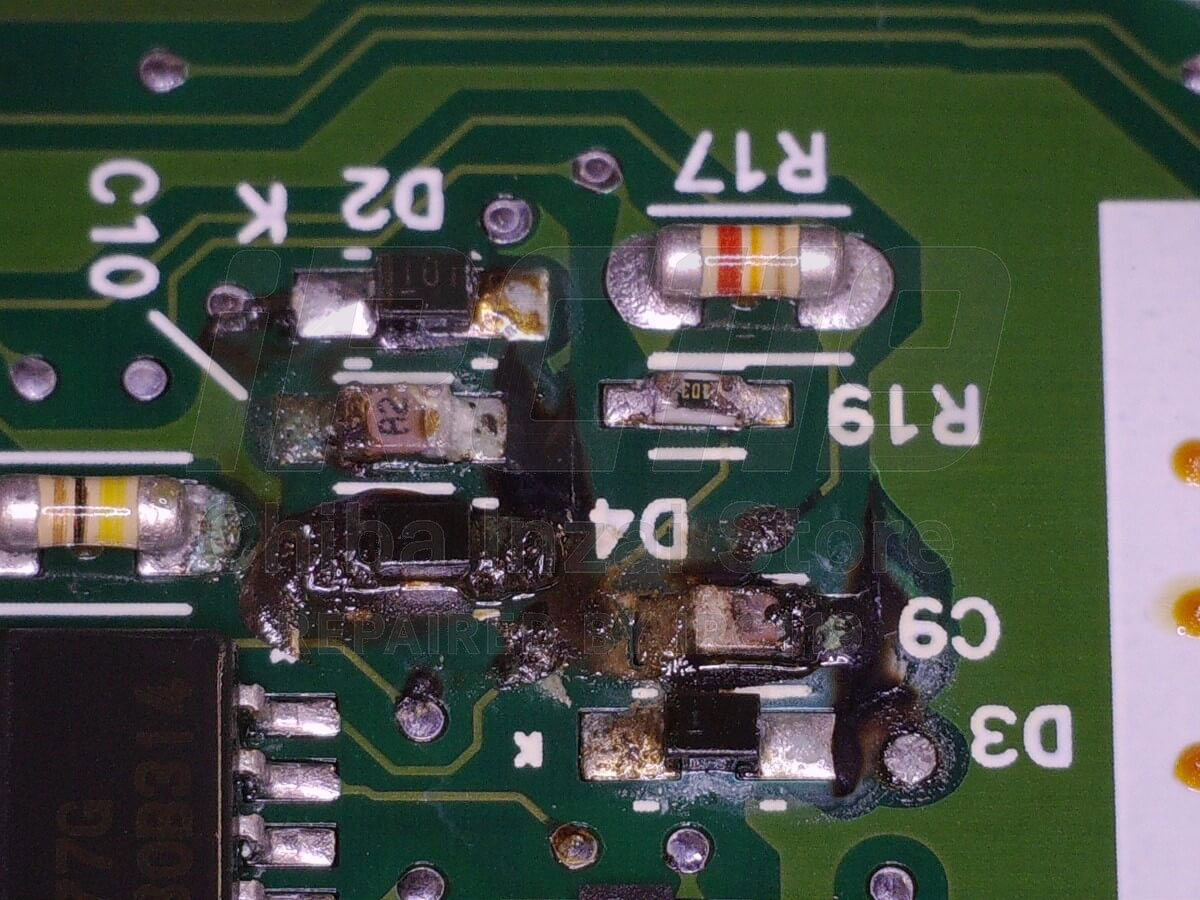

液漏れによる腐食跡が広範囲に。中央部が完全に炭化した状態

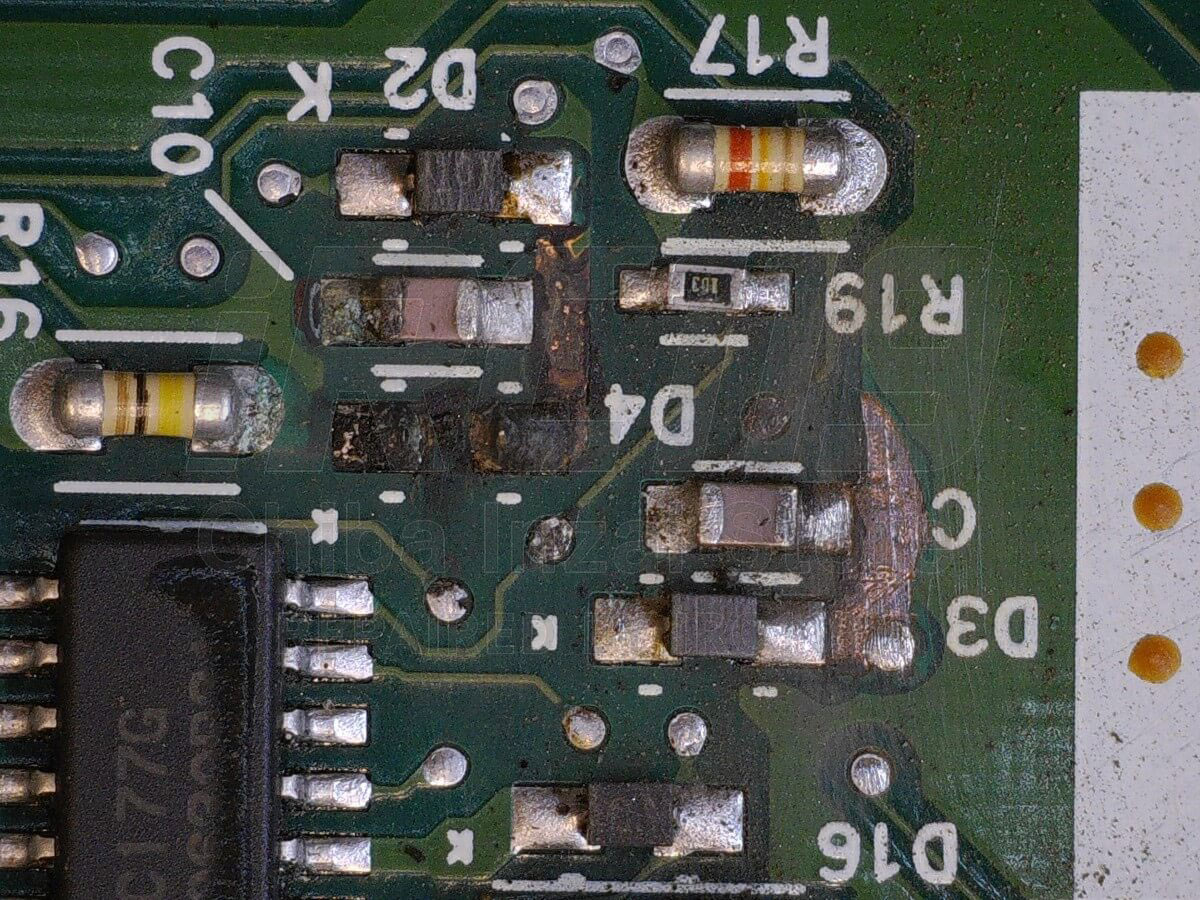

D2・D3・D4周辺に複数の部品が影響を受けた状態

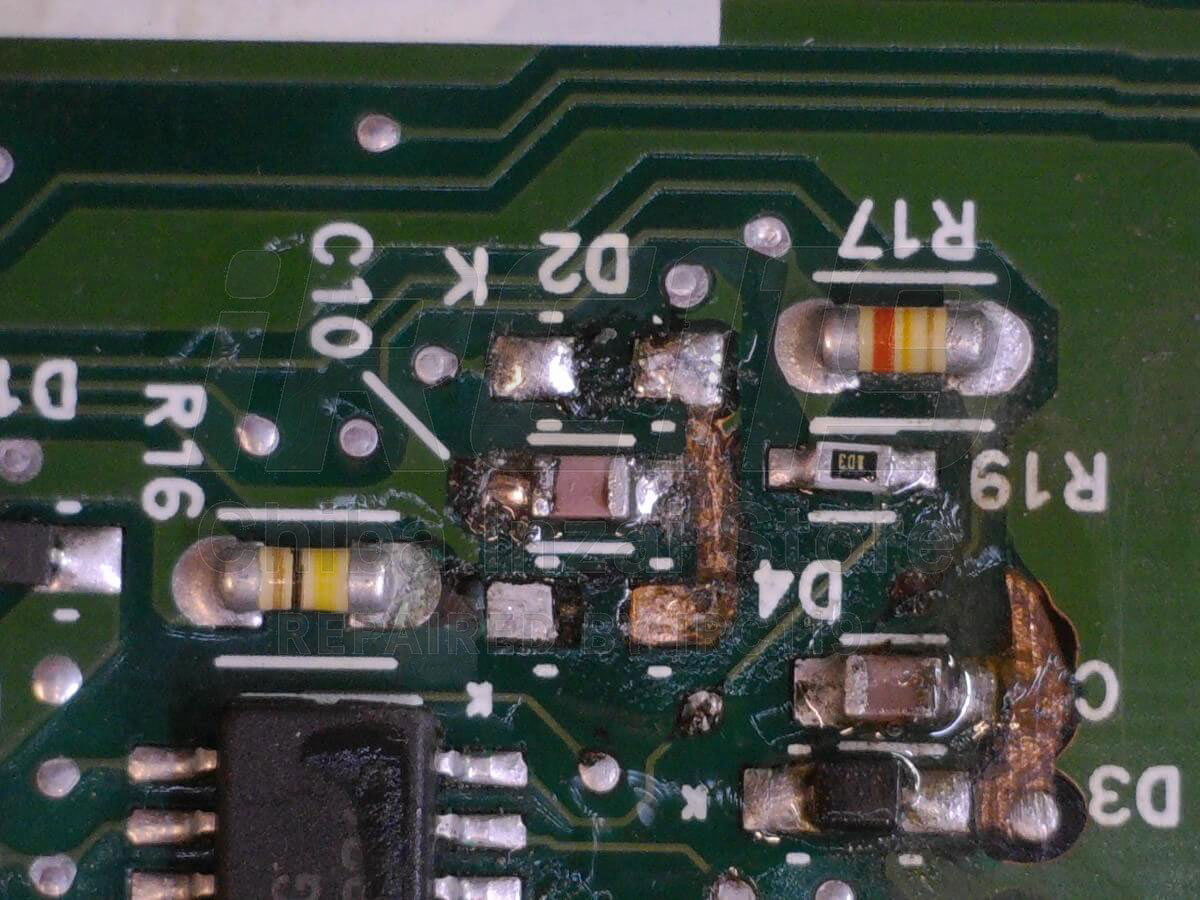

炭化と腐食が複合的に発生している状態
⚠️ 炭化は「見た目の問題」ではありません。基板の素材は本来絶縁体ですが、炭化すると電気を通す性質に変わります。そのまま放置・使用すると、修理後も再発・再故障のリスクが残り続けます。
4
今回最大の難所｜代替品の前例がほぼ存在しないダイオードの焼損
国内最高難度
小信号ダイオード（スイッチングダイオード）の破損・焼損炭化した回路周辺を精査したところ、信号ラインの保護・電流の逆流防止・回路の安定化を担う重要な小信号ダイオードが破損・焼損していることを確認しました。元のダイオードは炭化が極限まで進み、
取り外した時点で粉々に崩れるほどの状態でした。部品の型番や仕様を確認する手がかりがほぼ残っておらず、回路追跡と現物解析によって代替品を特定するしかありませんでした。
国内の修理業者を探しても、この状態から部品を特定・調達し、正しく代替品へ交換できる業者はほとんど存在しません。当店では、回路図なしの現物解析・回路追跡・代替品の選定と精密実装まで一貫して対応しています。

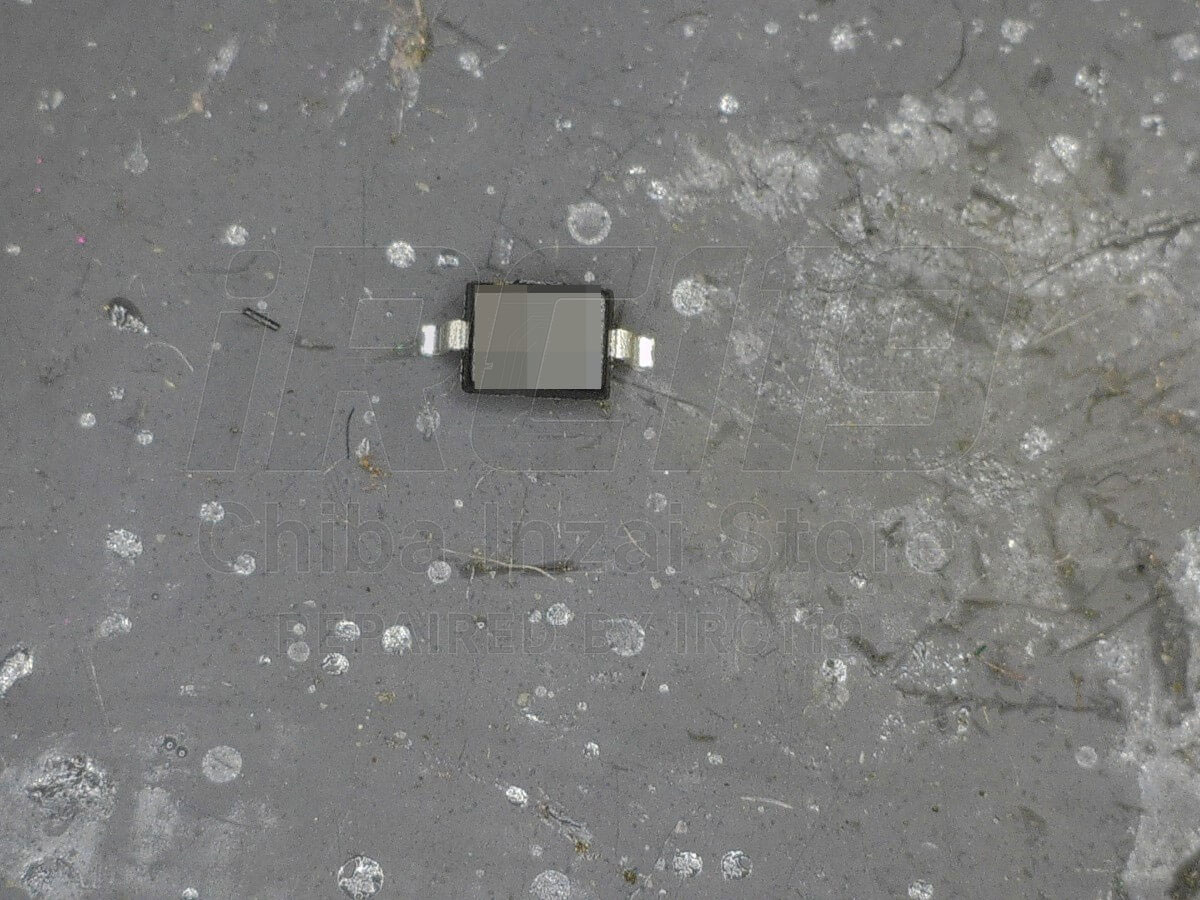

今回実装した代替品の新品ダイオード。部品の特定は現物解析と回路追跡によって実施。
STEP1
炭化部分の除去炭化した部分は電気を通してしまうため、表面だけでなく内部まで確実に削り取り、健全な基材が出るまで処理しました。除去が不十分だと修理後に再び異常電流が流れるリスクがあります。
STEP2
電解液の洗浄・中和処理基板に残留した電解液を除去するため、洗浄・中和処理・乾燥を徹底しました。目に見えない微細な腐食や導通も、この工程で確実に排除します。
STEP3
回路の導通確認・パターン補修損傷した回路パターンを一つずつ確認し、導通チェックと必要箇所の補修を行いました。
STEP4
ダイオードの特定・代替品精密実装炭化・粉砕した部品の痕跡と周辺回路を丹念に解析し、適合する代替部品を選定・精密実装しました。部品の詳細については当店のノウハウとなるため非公開としていますが、この工程が今回の修理における最も高度な技術判断を要する作業でした。
6
修理で同様に重要だった判断｜「あえて触らない」という選択
修理において重要なのは「何を直すか」だけでなく、「何を触らないか」の判断です。今回の基板には、再加熱すると剥離しやすい弱ったランド（部品を実装するための接合部）が存在していました。このような箇所に無理に作業を加えると、回路の断線を招き、かえって修理不能な状態になるリスクがあります。正常な部分はあえて手を加えず、最小限の修理で確実に復旧させる方針で進めました。熟練の基板修理では、この「触らない判断」が仕上がりの品質を左右します。
炭化除去・洗浄・部品交換・パターン補修を経て、基板の再生が完了しました。

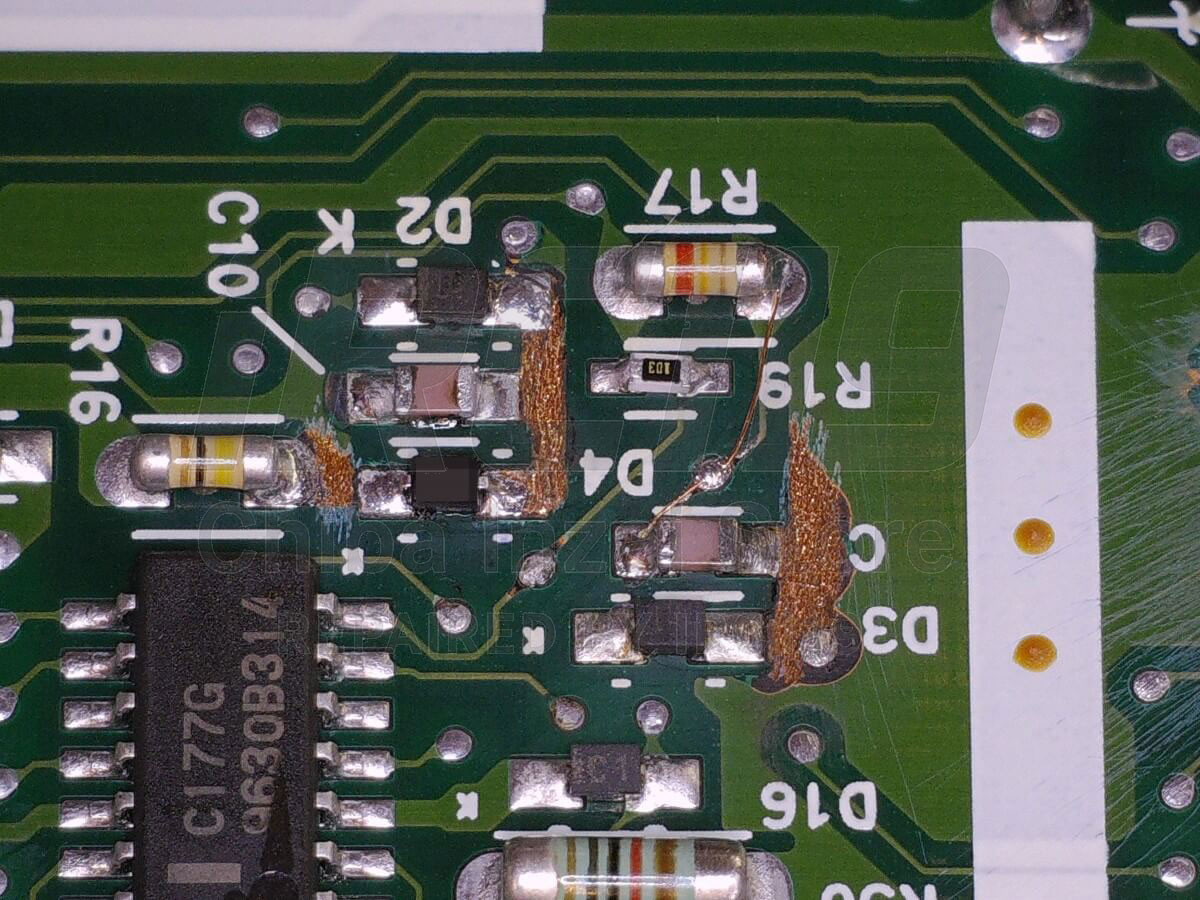

炭化部分を除去・洗浄し、新しいダイオードに交換。回路パターン補修済み

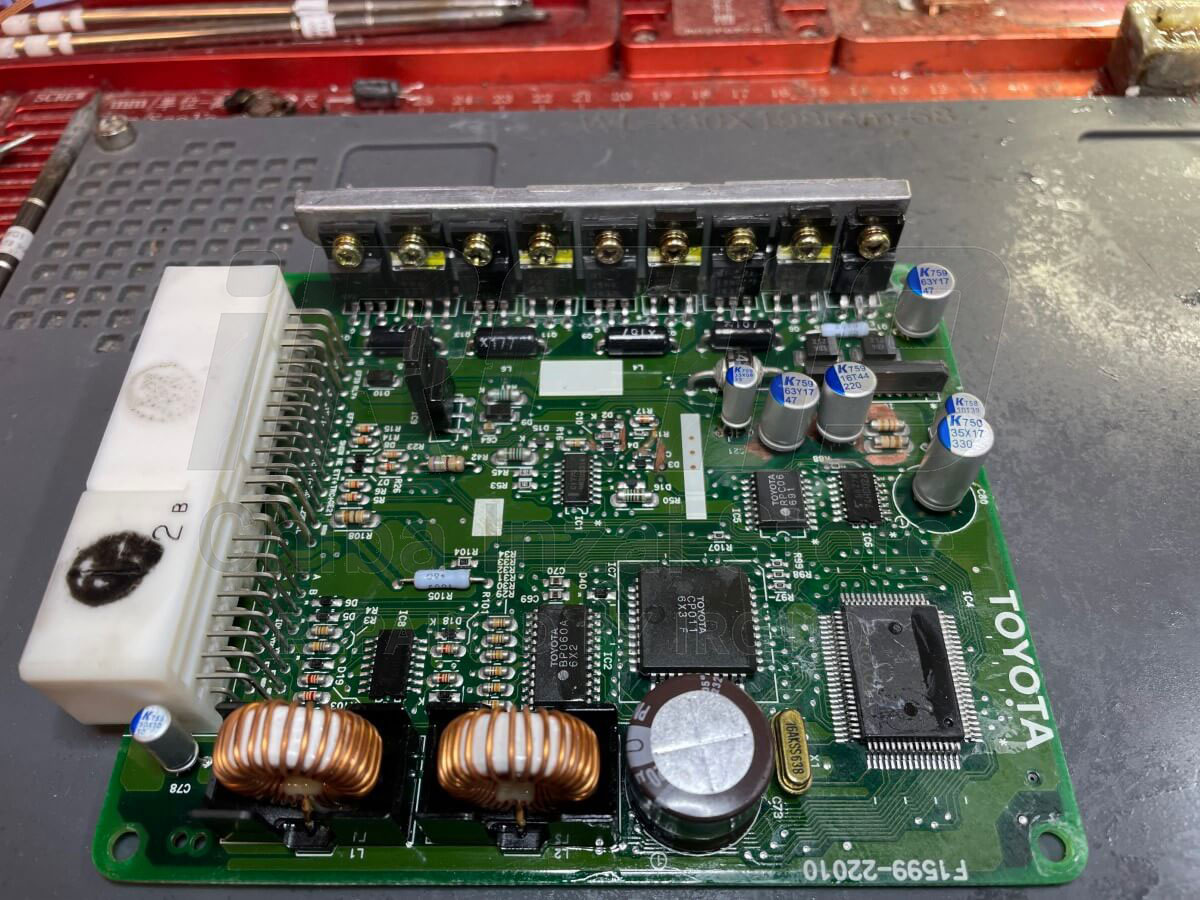

修理完了後のETCSユニット（品番：F1599-22010）全景

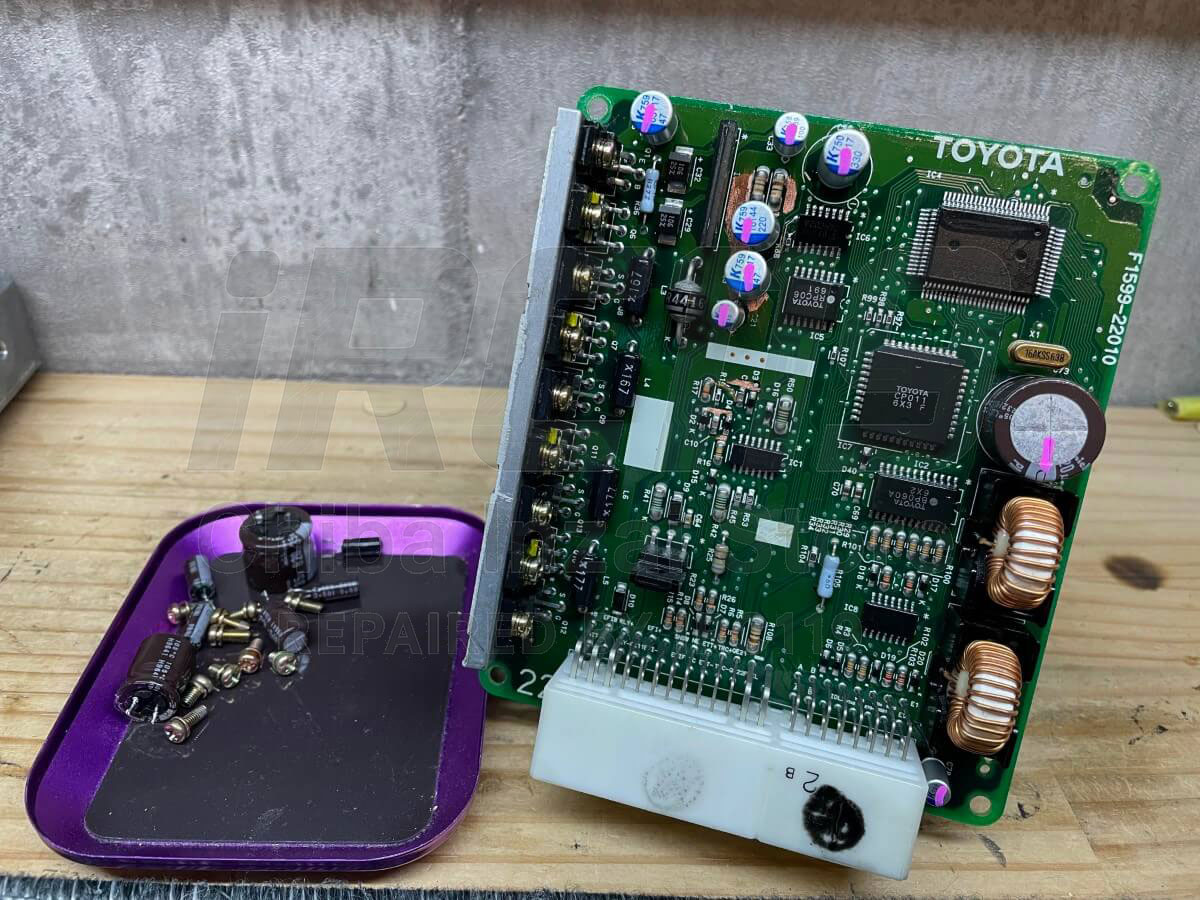

ケース組み付け完成状態。外観・接続部のチェックも実施済み
✅
ETCS SNOWランプ
消灯確認
✅
TRCランプ
消灯確認
✅
スロットル制御
正常動作
✅
エンジン動作
安定
基板が炭化するほどの重度損傷かつ、国内でも対応できる業者がほぼいない部品の交換を伴う修理でしたが、無事に正常動作まで復旧することができました。
当店からひとこと：車載コンピューターの修理は、部品単体での動作確認を行っています。実車への取り付けおよび最終的な動作確認はお客様側でお願いしております。また、車両側の配線・センサー等に起因する不具合は保証の対象外となりますのでご了承ください。
9
他店で「修理不可」と言われたETCSユニットでもご相談ください
今回のように、以下のようなケースでも状態によっては復旧できる場合があります。当店では回路単位での精密診断・部品レベルの修理・基板再生処理に対応しています。
基板の損傷系基板が炭化・焦げている／部品が焼損・破損している
パーツ調達系純正部品が廃盤で入手できない／他店で修理不可と診断された
相談先不明系ディーラーや整備工場で断られた／どこに依頼すればいいかわからない
⚠️ 他店で施工済みのものはお断りする場合があります。「修理不可」と判断された後、別の業者によってシリコン素材などで封止・コーティング施工が行われているものは、内部の状態が確認できず正確な診断ができないため、お受けできない場合があります。ご依頼前に、他店での施工履歴がある場合は必ずお知らせください。
まとめ
- コンデンサ液漏れの長期放置により、基板が炭化するほどの重度損傷に至った事例です
- 国内での対応前例がほぼない小信号ダイオードの焼損・代替品交換という最高難度の修理でした
- 炭化除去・洗浄・回路補修・精密実装を経て、正常動作まで完全復旧することができました
- 他店で「修理不可」と言われた案件もお気軽にご相談ください
- 郵送での全国対応も承っております
